Allgemeine FAQs zu DSO-Drehantrieben
Was ist ein Drehantrieb?
Ein Drehantrieb ist ein kompakter Schwenkantrieb zur Umwandlung von linearer Kolbenbewegung in eine definierte Drehbewegung.
Die Kraftübertragung erfolgt über:
• Kolbenbewegung
• Zahnstange
• Ritzelwelle
Welche Medien können für den DSO-Drehantrieb verwendet werden?
Der DSO ist in verschiedenen Ausführungen verfügbar:
DSO-P – Pneumatische Ausführung
• Betrieb mit Druckluft
DSO-H – Hydraulische Ausführung
• Betrieb mit Hydrauliköl
DSO-HPE – Hydropneumatische Ausführung
• Druckluft als Energiequelle
• Hydraulisches System zur Bewegungsregelung
Welche Drehwinkel sind möglich?
Standardmäßig sind folgende Drehwinkel verfügbar:
• 45°
• 90°
• 180°
• 270°
• 360°
• Mehrfachumdrehungen über 720°
Sonderwinkel können kundenspezifisch ausgeführt werden.
Zusätzlich sind möglich:
• Mehrstellungsantriebe
Was bedeutet Hubbegrenzung bei einem Drehantrieb?
Eine Hubbegrenzung ermöglicht die mechanische Einstellung des maximal möglichen Drehwinkels.
Beispiel:
Ein DSO mit 90° Drehwinkel kann mechanisch auf einen kleineren Winkel, z. B. 60°, begrenzt werden.
Vorteile:
• genaue Anpassung an die Anwendung
• einfache mechanische Einstellung
Was beeinflusst das benötigte Drehmoment?
Das erforderliche Drehmoment hängt von mehreren Faktoren ab:
• Gewicht der bewegten Last
• Hebelarm bzw. Abstand zur Drehachse
• Reibkräfte
• Beschleunigungskräfte
• Geschwindigkeit
• äußere Kräfte
• Einbaulage
Welche Kolbendurchmesser sind verfügbar?
Baureihe Kolbendurchmesser
DSO-50 50 mm
DSO-63 63 mm
DSO-80 80 mm
DSO-100 100 mm
DSO-125 125 mm
DSO-160 160 mm
DSO-200 200 mm
FAQ DSO-P – Pneumatischer Drehantrieb
Was bedeutet DSO-P?
DSO-P bezeichnet die pneumatische Ausführung des DSO-Drehantriebs.
Die Drehbewegung entsteht durch wechselweise Beaufschlagung der beiden Zylinderräume mit Druckluft.
Mit welchem Druck arbeitet der DSO-P?
Der maximale Betriebsdruck beträgt:
10 bar
Welche Vorteile bietet der pneumatische DSO-P?
Der DSO-P eignet sich besonders für:
• schnelle Schwenkbewegungen
• robuste Industrieanwendungen
• Anwendungen mit vorhandener Druckluftversorgung
• einfache Installation
• geringe Betriebskosten
• kurze Reaktionszeiten
Welche Anwendungen sind typisch für den DSO-P?
Typische Einsatzbereiche:
• Automatisierungstechnik
• Klappen- und Ventilbetätigung
• Handling-Systeme
• Maschinenbau
• Schwenkvorrichtungen
FAQ DSO-H – Hydraulischer Drehantrieb
Was bedeutet DSO-H?
DSO-H bezeichnet die hydraulische Variante des DSO-Drehantriebs.
Die Bewegung erfolgt durch wechselweise Beaufschlagung der beiden Zylinderräume mit Hydrauliköl.
Welche Vorteile bietet der hydraulische DSO-H?
Der hydraulische Betrieb ermöglicht:
• sehr gleichmäßige Bewegungen
• fein regelbare Geschwindigkeit
• hohe Kraftübertragung
• hohe Dynamik bei Lastwechseln
• kontrollierte Bewegungsabläufe
Wie wird die Geschwindigkeit beim DSO-H geregelt?
Ja. Die Anschlusslage kann an die jeweilige Einbausituation angepasst werden.Die Geschwindigkeit wird über separate Drosselrückschlagventile in den Hydraulikleitungen eingestellt.
Dadurch können:
• beide Drehrichtungen unabhängig geregelt werden
• Beschleunigung und Verzögerung angepasst werden
Für welche Anwendungen eignet sich der DSO-H?
Typische Anwendungen:
• Maschinen mit hoher Last
• langsame Schwenkbewegungen
• präzise Bewegungsabläufe
• Anwendungen mit wechselnden Kräften
• Schwerlastanwendungen
FAQ DSO-HPE – Hydropneumatischer Drehantrieb

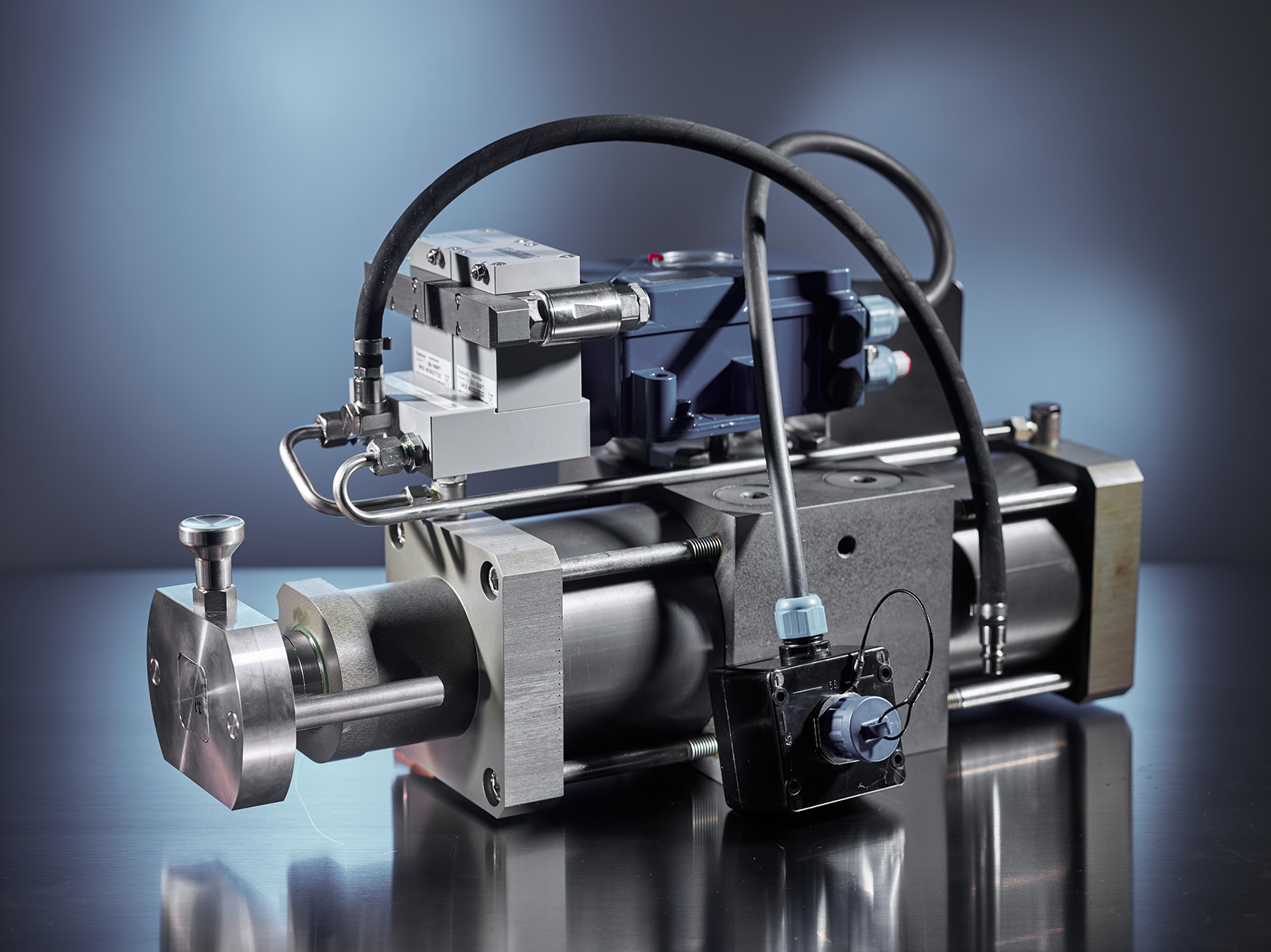

Was ist ein DSO-HPE-Drehantrieb?
Der DSO-HPE kombiniert:
• einfache Energieversorgung durch Druckluft
• kontrollierte Bewegung eines Hydrauliksystems
Dadurch entsteht eine besonders gleichmäßige und präzise Schwenkbewegung.
Welche Vorteile bietet die Hydropneumatik?
Der DSO-HPE ermöglicht:
• konstante Winkelgeschwindigkeit
• feinfühlige Regelung
• ruhige Bewegungen
• kontrollierte Beschleunigung
• kontrollierte Verzögerung
• hohe Wiederholgenauigkeit
Wie funktioniert ein DSO-HPE?
Der DSO-HPE besitzt ein geschlossenes hydropneumatisches System.
Merkmale:
• integrierte Hydraulikregelung
• automatische Lecköl-Kompensation
• fein einstellbare Winkelgeschwindigkeit
• hydraulische Progressivdämpfung
Was ist die pneumatische Druckkompensation DK?
Die Druckkompensation gleicht Volumenänderungen des Hydrauliköls aus, die durch Temperaturänderungen entstehen.
Sie kompensiert:
• Wärmeausdehnung des Hydrauliköls
• geringe interne Leckagen
• Volumenänderungen während des Betriebs
Dadurch bleibt die Funktion des Systems stabil.
Auswahl und Dimensionierung
Welche Temperaturen sind zulässig?
Standardausführung:
DSO-P / DSO-H:
• -10 °C bis +80 °C
DSO-HPE:
• +15 °C bis +80 °C
Sonderausführungen für andere Temperaturbereiche sind möglich.
Welche Wellenvarianten sind erhältlich?
Verfügbare Ausführungen:
• Standardritzelwelle
• durchgehende Ritzelwelle
• durchbohrte Ritzelwelle
• Hohlwelle
Welche Optionen können integriert werden?
Mögliche Optionen:
• Hubbegrenzung
• Schaltstift zur mechanischen Rückmeldung
• Magnetkolben zur berührungslosen Positionsabfrage
• Sonderkorrosionsschutz
• ATEX-Ausführung
• Sonderanschlüsse
• individuelle Anpassungen
Sind ATEX-Ausführungen verfügbar?
Ja.
DSO-Drehantriebe können mit ATEX-Zertifizierung für explosionsgefährdete Bereiche geliefert werden.
Wie erfolgt die Positionsabfrage?
Die Position kann abhängig von der Ausführung erfolgen über:
• mechanische Schaltstifte
• Magnetkolben mit Näherungsschaltern
• externe Weg- oder Winkelsensoren
Ist eine individuelle Auslegung möglich?
Ja.
DSO-Drehantriebe können an kundenspezifische Anforderungen angepasst werden, beispielsweise:
• Drehmoment
• Drehwinkel
• Geschwindigkeit
• Wellenform
• Einbausituation
• Umgebungseinflüsse
