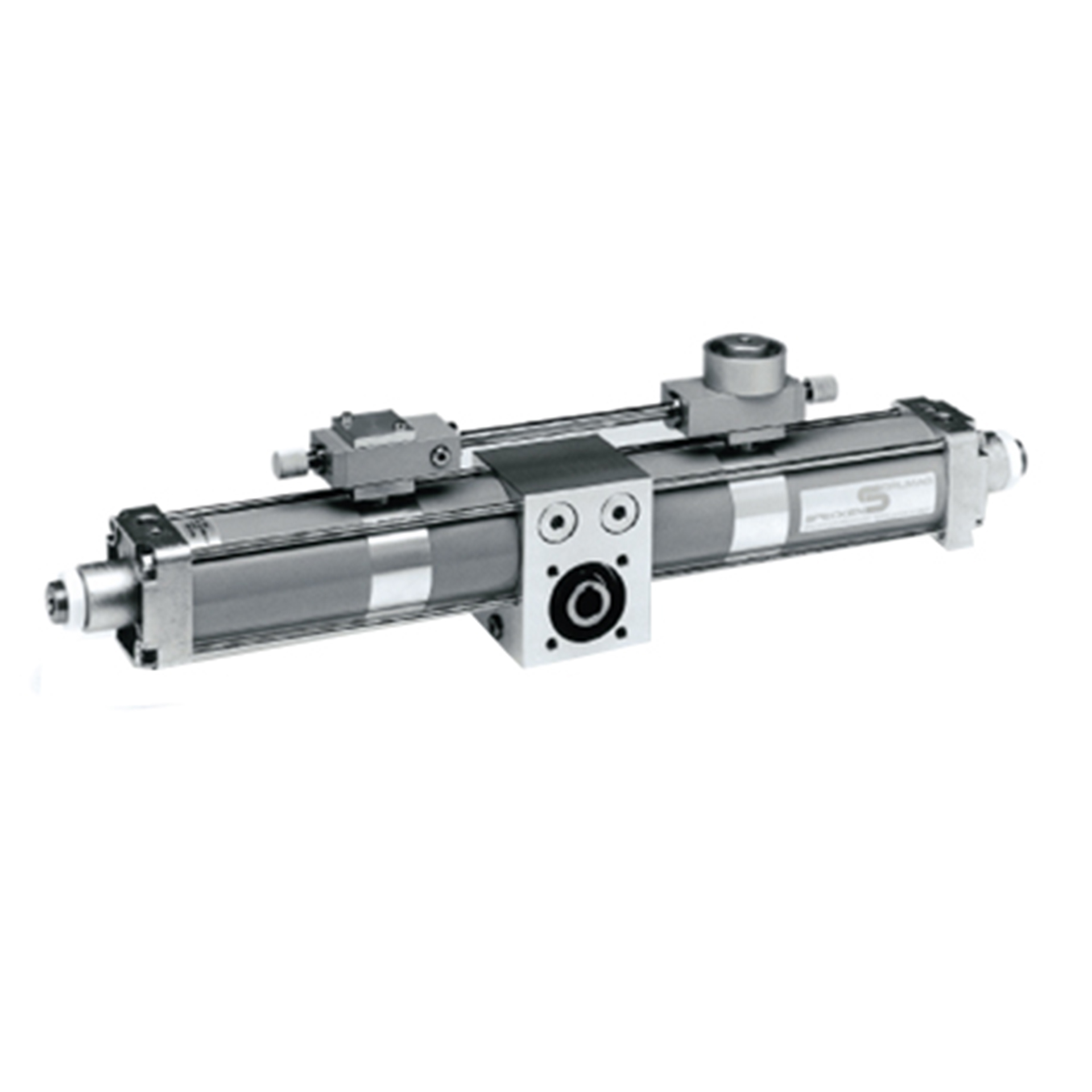

Der hydropneumatische Drehantrieb DSO-HPE kombiniert die Dynamik der Pneumatik mit der Präzision der Hydraulik und ermöglicht gleichmäßige, exakt regelbare Drehbewegungen.

Die Winkelgeschwindigkeit lässt sich über integrierte Präzisionsdrosseln in beiden Drehrichtungen unabhängig einstellen. Eine hydraulische Progressivdämpfung in den Endlagen sorgt für ein sanftes Abbremsen und erhöht die Prozesssicherheit. Der DSO-HPE ist für Drehwinkel bis 180° und Betriebsdrücke von 3 bis 10 bar ausgelegt und in verschiedenen Baugrößen erhältlich. Damit ist er die ideale Lösung für präzise Drehbewegungen im Maschinen- und Anlagenbau sowie in anspruchsvollen Automatisierungsanwendungen

Technische Daten:

Kolbendurchmesser: 50, 63, 80 und 100 mm
Drehwinkel: bis 180°
Max. Drehmoment: 30 bis 250 Nm (bei 10 bar)
Max. Winkelgeschwindigkeit: 1 bis 4 s⁻¹ (baugrößenabhängig)
Betriebsdruck: 3 bis 10 bar
Betriebstemperatur: 15 bis 80 °C
Hydraulische Progressivdämpfung in den Endlagen
Präzise, unabhängig einstellbare Winkelgeschwindigkeiten in beiden Drehrichtungen
