Hochtemperaturzylinder mit Tellerfeder
Ausgangssituation
Das Verschweißen von Blisterverpackungen erfolgt bei hohen Temperaturen und stellt damit besondere Anforderungen an die eingesetzte Zylindertechnik. Gleichzeitig sollte der Prozess automatisiert werden. Die Herausforderung bestand darin, eine kompakte Lösung zu realisieren, die auch unter anspruchsvollen thermischen Bedingungen zuverlässig und dauerhaft funktioniert.
Zielsetzung
Ziel war die Entwicklung einer leistungsfähigen und zuverlässigen Zylinderlösung für den automatisierten Schweißprozess. Dabei sollte neben der Temperaturbeständigkeit insbesondere ein schneller und unkomplizierter Wechsel der Siegelwerkzeuge ermöglicht werden, um Umrüstzeiten zu reduzieren und die Produktion effizienter zu gestalten
Unsere Lösung

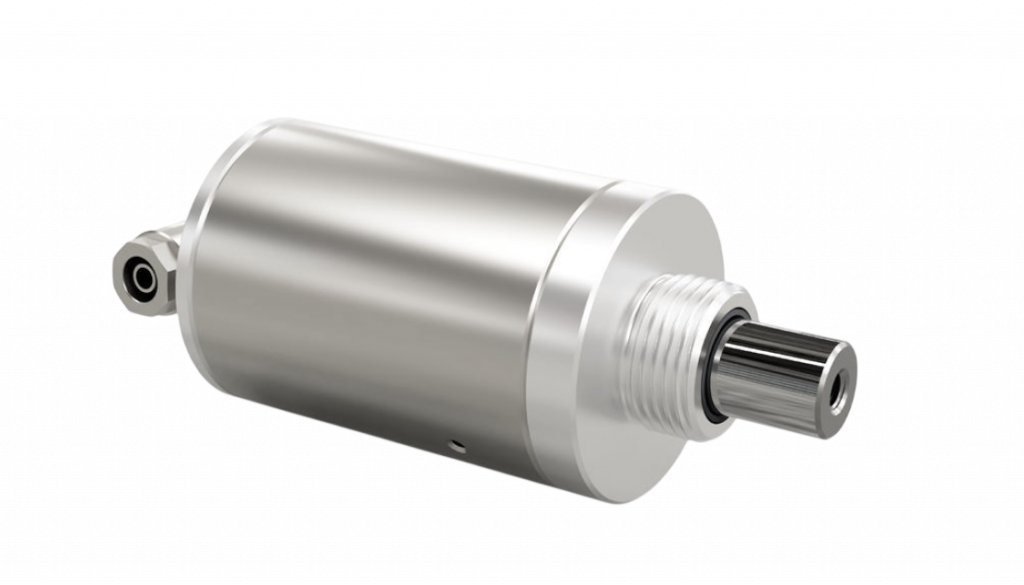

Wir entwickelten einen speziell auf die Anwendung abgestimmten Hochtemperaturzylinder mit Tellerfeder-Einsatz. Das Verriegelungssystem ist für den Einsatz in Blisterverpackungsmaschinen ausgelegt und ermöglicht einen schnellen und unkomplizierten Wechsel der Siegelwerkzeuge.
Durch die kompakte Bauweise lässt sich das einfachwirkende System auch bei stark eingeschränkten Platzverhältnissen integrieren. Die Tellerfeder sorgt dabei für hohe Kräfte und eine zuverlässige Verriegelung auch bei anspruchsvollen thermischen Bedingungen.
Mit einer möglichen Anwendungstemperatur von bis zu 350 °C eignet sich der Hochtemperaturzylinder insbesondere für automatisierte Prozesse, bei denen hohe Temperaturen und kurze Taktzeiten zusammenkommen.
Daten & Spezifikationen
| Eigenschaft | Wert |
|---|---|
| Anwendungstemperatur | bis zu 350 °C |
| Kolbenstange | verdrehgesichert |
| Hygiene & Konformität | gemäß FDA-Richtlinien |
