4-stufiger Teleskopzylinder für kompakte Hubanwendungen
Ausgangssituation
Beim Anheben des Schleiftisches einer Schleifmaschine steht nur eine sehr geringe Einbauhöhe zur Verfügung. Gleichzeitig wird ein großer Hub benötigt, um die gewünschte Verstellbewegung zu realisieren. Eine zusätzliche Herausforderung ist die permanente Belastung der Komponenten durch Schleifwasser, wodurch ein zuverlässiger Korrosionsschutz erforderlich ist.
Zielsetzung
Ziel war die Entwicklung einer kompakten und leistungsfähigen Hubvorrichtung, die trotz des begrenzten Bauraums einen großen Hub ermöglicht. Gleichzeitig sollte die Konstruktion dauerhaft gegen Korrosion geschützt sein und eine zuverlässige sowie präzise Höhenverstellung des Schleiftisches gewährleisten.
Unsere Lösung

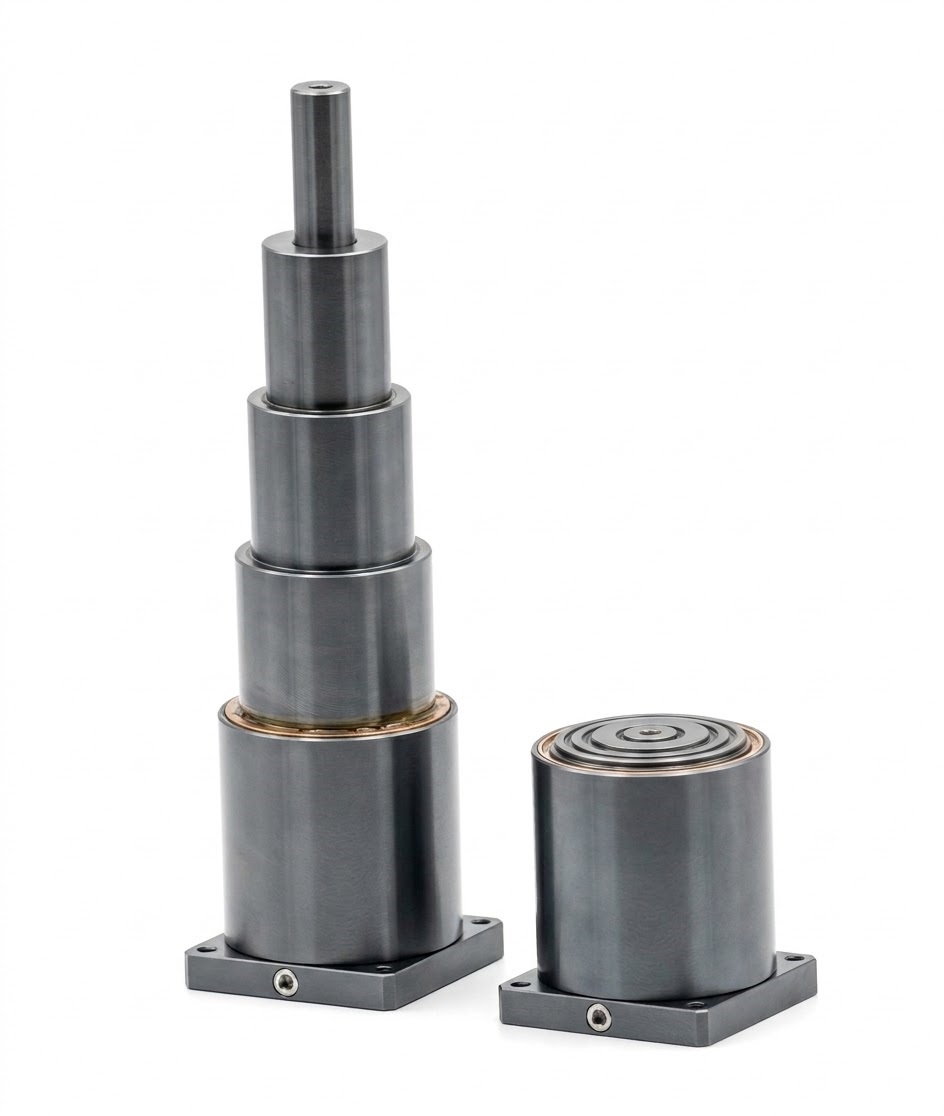

Wir setzen pro Schleiftisch vier einfachwirkende Teleskopzylinder mit vier Stufen ein. Durch die mehrstufige Teleskopbauweise lässt sich ein großer Hub bei gleichzeitig sehr geringer Einbauhöhe realisieren.
Jeder Zylinder erreicht bei einer minimalen Bauhöhe von nur 120 mm einen Hub von 260 mm. Die Zylinderbauteile verfügen über eine vernickelte Oberfläche, die sie zuverlässig vor Korrosion durch Schleifwasser schützt.
