Hub- und Drehzylinder zum Öffnen und Schließen von Behältern
Ausgangssituation
Beim Öffnen und Verschließen von Behältern muss der Deckel nicht nur linear bewegt, sondern gleichzeitig gezielt aus dem Arbeitsbereich geschwenkt werden. Die Herausforderung besteht darin, Hub- und Drehbewegung in einem kompakten Antrieb zu kombinieren und dabei eine präzise, zuverlässige und langlebige Bewegungsführung sicherzustellen. Je nach Einsatzbereich müssen zudem hohe Anforderungen an Hygiene, Explosionsschutz und die sichere Verriegelung des Behälters erfüllt werden.
Zielsetzung
Ziel war die Entwicklung eines kundenspezifischen Zylinders, der das kontrollierte Öffnen und Verschließen eines Behälterdeckels mit einer definierten Schwenkbewegung kombiniert. Dabei sollten eine hohe Prozesssicherheit, lange Standzeiten und eine sichere Endlagenverriegelung gewährleistet werden.
Unsere Lösung

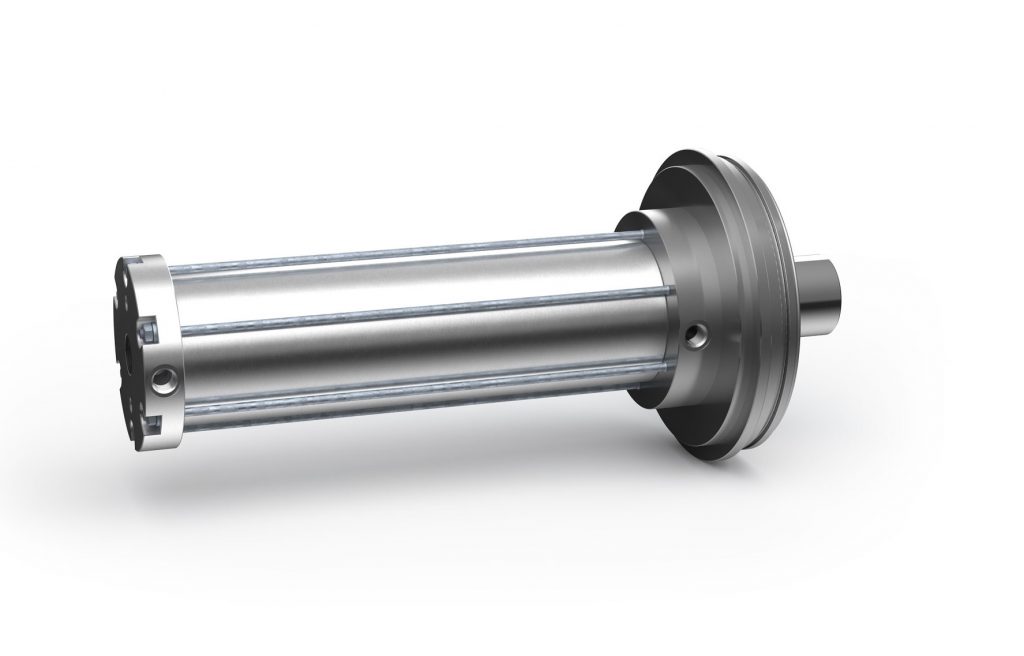

DRUMAG entwickelte einen kundenspezifischen Schwenkzylinder mit integrierter Kulissenführung. Diese kombiniert die lineare Hubbewegung der Kolbenstange mit einer Drehbewegung von 180°. Dadurch wird der Deckel beim Öffnen gleichzeitig angehoben und aus dem Arbeitsbereich geschwenkt.
Gehärtete Führungsstangen und verschleißarme Rollenführungen sorgen für eine präzise Bewegungsführung und hohe Standzeiten. Eine integrierte Verriegelung sichert den Deckel zuverlässig in der Endlage und kann so ausgelegt werden, dass sie auch auftretenden Explosionsdruckbelastungen standhält. Durch die kundenspezifische Auslegung ist der Zylinder zudem für Pharma- und Hygienebereiche sowie für ATEX-Anwendungen verfügbar.
Daten & Spezifikationen
| Eigenschaft | Wert |
|---|---|
| Funktionsprinzip | Kombinierte Hub- und Schwenkbewegung |
| Schwenkwinkel | 180° |
| Bewegungsführung | Integrierte Kulissenführung |
| Verriegelung | Integrierte mechanische Verriegelung in der Endlage |
| Werkstoffoptionen | Edelstahl |
| Hygieneausführung | Pharmaziekonforme und FDA-konforme Materialien |
