Hubsäulen mit Verriegelung für Pharma-Verpackungsanlage
Ausgangssituation
In pharmazeutischen Sterilisationsanlagen müssen Anlagenteile zuverlässig, präzise und sicher bewegt werden. Gleichzeitig gelten hohe Anforderungen an Hygiene, Reinigbarkeit, Materialauswahl und Oberflächenqualität.
Eine zusätzliche Herausforderung stellt die sichere Positionshaltung im Störfall dar. Bei einem Ausfall der Energie- oder Druckluftversorgung muss verhindert werden, dass sich bewegte Anlagenteile unkontrolliert absenken oder ihre Position verändern.
Zielsetzung
Ziel war die Entwicklung einer individuellen, hygienegerechten Hubsäule, die sich vollständig in die bestehende Sterilisationsanlage integrieren lässt. Dabei sollten hohe Anforderungen an Pharmatauglichkeit, Betriebssicherheit und Funktionalität miteinander verbunden werden.
Die Hubsäule sollte:
- eine präzise und zuverlässige Bewegung von Anlagenteilen ermöglichen,
- platzsparend in die Anlagenkonstruktion integrierbar sein,
- eine hygienische und leicht zu reinigende Oberfläche besitzen,
- eine sichere Positionsverriegelung im Störfall gewährleisten
Unsere Lösung

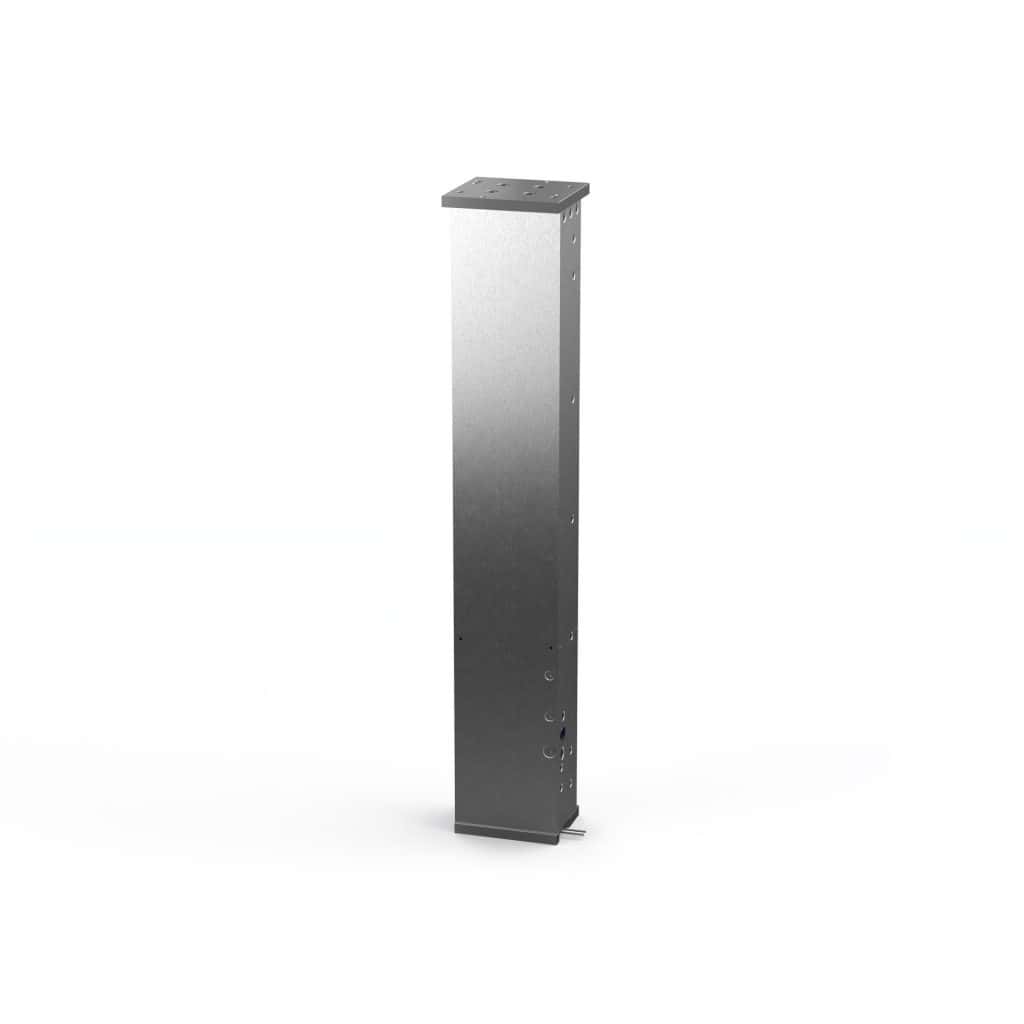

Unsere individuell entwickelte Hubsäule für pharmazeutische Sterilisationsanlagen kombiniert eine kompakte Teleskopkonstruktion mit einer vollständig geschützten Antriebstechnik.
Ein innenliegender Pneumatikzylinder mit Linearführungen ist in teleskopierbare Vierkantrohre integriert. Dadurch sind die beweglichen und antriebstechnischen Komponenten weitgehend geschützt und die Konstruktion lässt sich hygienegerecht ausführen.
Für maximale Betriebssicherheit wurde ein schaltbarer Endlagen- und Positionsverriegelungsmechanismus integriert. Dieser hält die Hubsäule auch bei einer Störung bzw. einem Energie- oder Druckluftausfall sicher in Position und unterstützt damit den Arbeitsschutz.
Werkstoffe, Konstruktion und Oberflächen wurden speziell auf die Anforderungen der pharmazeutischen Produktion abgestimmt. Die Hubsäule kann entsprechend den individuellen Anlagenanforderungen elektrisch oder pneumatisch ausgeführt und hinsichtlich Hub, Abmessungen, Befestigung und Steuerung kundenspezifisch angepasst werden.
