Hydropneumatikzylinder zum Anheben und präzisen Positionieren
Ausgangssituation
Eine 3,5 t schwere Schale sollte um 10 mm angehoben und dabei exakt in einer vorgegebenen Position positioniert werden. Die Bewegung musste kontrolliert und reproduzierbar erfolgen. Gleichzeitig sollte die erreichte Position über einen längeren Zeitraum sicher gehalten werden, ohne dass die Last unkontrolliert absinkt.
Zielsetzung
- Präzises, vertikales Anheben einer 3,5t Last
- Exakte Positionierung mit einem Hub von 10 mm
- Gleichmäßige und stufenlos einstellbare Hubgeschwindigkeit
- Geschwindigkeiten für Vor- und Rückhub unabhängig voneinander einstellen
- Sichere und zuverlässige Positionshaltung
- Kompakte, frei positionierbare Antriebslösung
Unsere Lösung

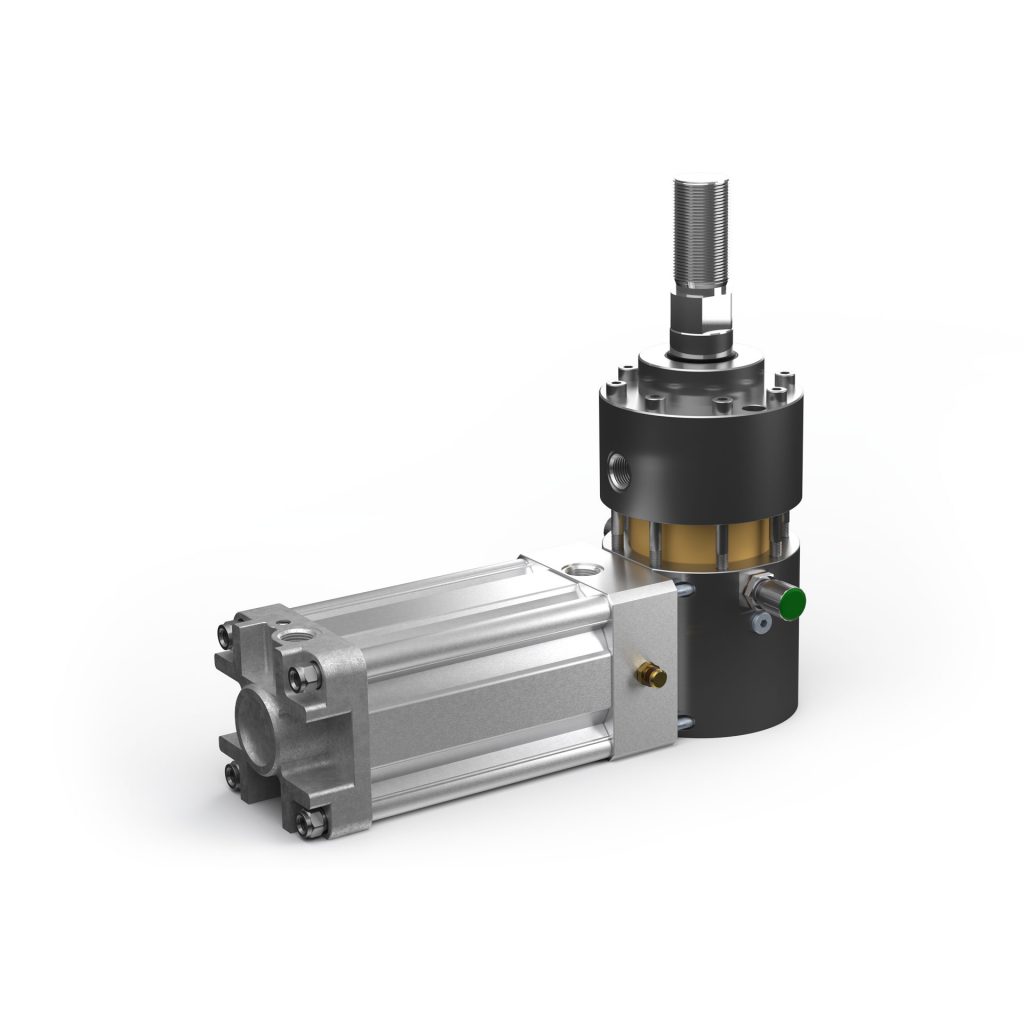

Zum Einsatz kommt der Hydropneumatik-Hochkraftzylinder ZHPS-A . Ein pneumatisch betätigter Druckübersetzer mit 16:1 Übersetzungsverhältnis erzeugt aus der Druckluft einen hydraulischen Hochdruck und damit die erforderliche hohe Zylinderkraft.
Integrierte Drosselventile für Aus- und Rückhub ermöglichen eine unabhängige und stufenlose Geschwindigkeitsregelung. Nach Erreichen der Zielposition wird das Stoppventil im Hochdruckkreis geschlossen und verhindert ein unkontrolliertes Absinken.
Daten & Spezifikationen
| Eigenschaft | Wert |
|---|---|
| Einsatzbereich | Offshore-Bohrinseln und maritime Umgebung |
| Sicherheitsausführung | Explosionsschutz |
| Korrosionsschutz | Hartcoating aller Aluminiumkomponenten |
| Notbetätigung | Manuelle Notbetätigung |
