Mehrstellungsdrehantrieb
Ausgangssituation
Bei der Weiterbearbeitung von Tanks sollten unterschiedliche Bearbeitungs- und Montagepositionen zuverlässig angefahren werden. Insbesondere beim Anbau von Komponenten am Tankdeckel ist eine flexible Ausrichtung des Werkstücks erforderlich, um einen optimalen Zugang zu den Montagebereichen zu ermöglichen. Aufgrund der Größe und des Gewichts der Tanks müssen die angefahrenen Positionen dabei sicher gehalten werden. Auch bei auftretenden Kräften während der Bearbeitung darf sich der Tank nicht aus der definierten Stellung bewegen.
Zielsetzung
Ziel war die Entwicklung eines kundenspezifischen Mehrstellungsdrehantriebs, mit dem sich der Tank beziehungsweise die Montagehilfe präzise in drei definierte Positionen bei 0°, 45° und 90° drehen lässt. Neben einer zuverlässigen und wiederholgenauen Positionierung sollte insbesondere eine sichere Fixierung des großen und schweren Tanks in jeder Arbeitsstellung gewährleistet werden. Dadurch sollten Montage und Weiterbearbeitung ergonomischer, sicherer und effizienter gestaltet werden.
Unsere Lösung

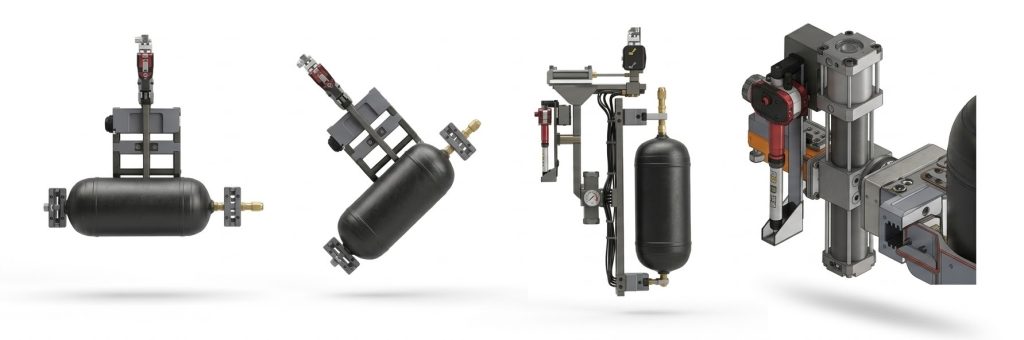

Für diese Anwendung entwickelten wir einen kundenspezifischen Mehrstellungsdrehantrieb als Bestandteil einer Montagehilfe. Der Antrieb ermöglicht das gezielte Drehen und Positionieren des Tanks in den definierten Arbeitsstellungen 0°, 45° und 90°. Nach dem Erreichen der jeweiligen Position wird diese sicher gehalten, sodass auch bei der Bearbeitung und Montage von Komponenten am Tankdeckel eine stabile und kontrollierte Arbeitsposition gewährleistet ist.
Die robuste und anwendungsspezifische Auslegung berücksichtigt dabei die Größe und das Gewicht der Tanks sowie die während der Montage auftretenden Belastungen. Dadurch lassen sich die einzelnen Arbeitspositionen zuverlässig anfahren und sicher halten. Dies verbessert die Zugänglichkeit, unterstützt ergonomische Arbeitsabläufe und erhöht gleichzeitig die Prozesssicherheit bei der Tankmontage.

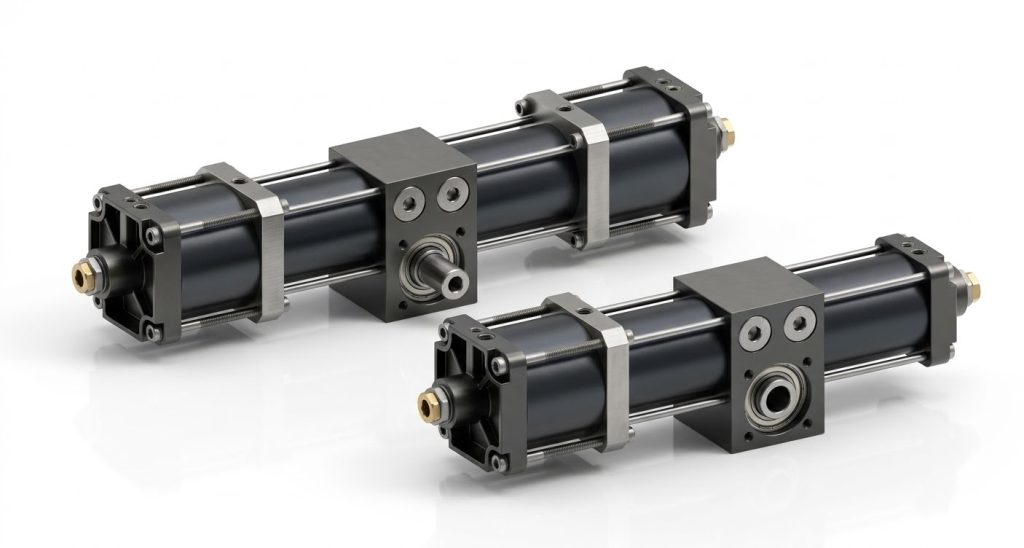

Daten & Spezifikationen
| Eigenschaft | Wert |
|---|---|
| Kolbendurchmesser | 50 – 200 mm |
| Drehwinkel | Drehwinkel bis 720° |
| Endpositionen | bis -15° einstellbar |
| Antrieb | Mehrstellungsdrehantrieb |
| Drehpositionen | 0°, 45° und 90° |
| Sonderausführungen | z. B. Korrosionsbeständigkeit und hohe Temperatur |
